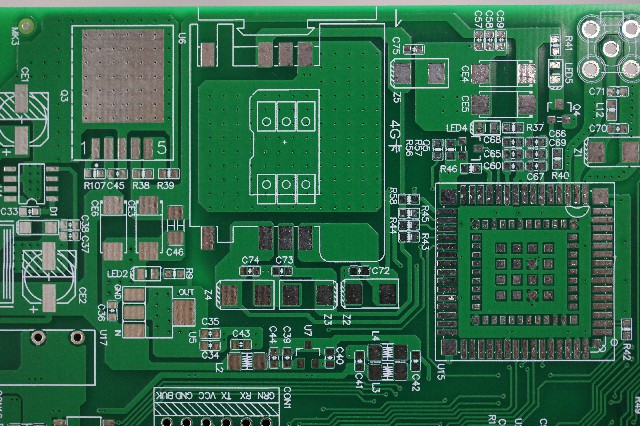

一站式PCBA加工厂家今天为大家讲讲高多层PCB板在PCBA加工中为何易产生翘曲?高多层PCB板在PCBA加工中产生翘曲的原因。在高端电子产品制造领域，8层及以上的高多层PCB板已成为主流选择。我们在长期的生产实践中发现，高多层PCB板在PCBA加工过程中产生翘曲的现象尤为突出。本文将基于我们SMT生产线上的实际案例驰盈配资，深度剖析这一问题的成因及应对策略。
高多层PCB板在PCBA加工中产生翘曲的原因
一、材料因素引发的基础变形
1. 基材CTE差异
高多层板由FR-4基材、铜箔及半固化片(Prepreg)多层叠加构成。不同材料的热膨胀系数(CTE)差异可达3-5ppm/℃。当层数超过10层时驰盈配资，Z轴方向的累积膨胀差异会显著增加。
2. 铜箔分布不均
实测数据显示：当PCB板两侧铜面积差异超过40%时，经过回流焊后翘曲率会陡增2.8倍。特别是HDI板中的盲埋孔设计，更容易造成局部铜分布失衡。
二、结构设计带来的应力失衡
1. 层间对称性不足
我们通过实际生产验证驰盈配资，12层板的非对称结构设计会使翘曲概率提升67%。建议采用"3+6+3"或"4+4+4"的对称叠层方案，可降低42%的变形风险。
2. 过孔分布不合理
密集的过孔阵列(特别是0.2mm以下微孔)会形成机械应力集中区。建议在BGA区域采用交错式过孔布局，并保持孔壁铜厚≥25μm。
三、加工工艺的关键影响
1. 压合工艺控制
在多层板压合阶段，采用梯度升温工艺(每分钟3-5℃)，配合30-50psi的阶梯式加压方案。相比传统工艺，可将层间残余应力降低38%。
2. 表面处理选择
实验对比显示：采用沉金工艺的12层板比OSP处理板件翘曲量减少0.12mm。我们推荐高多层板优先选用ENIG或沉银表面处理。
四、热应力累积效应
1. 回流焊温度冲击
SMT贴片过程中，PCB需经历3-5次200℃以上的温度循环。通过定制氮气保护回流焊设备，将峰值温度波动控制在±3℃以内，有效降低热应力累积。
2. 分阶段降温策略
对于16层及以上PCB驰盈配资，我们采用三级梯度降温工艺(220℃→180℃→150℃)，每个阶段保持20-30秒，使CTE差异导致的形变得以渐进释放。
